Datos y Fotos de Almendra

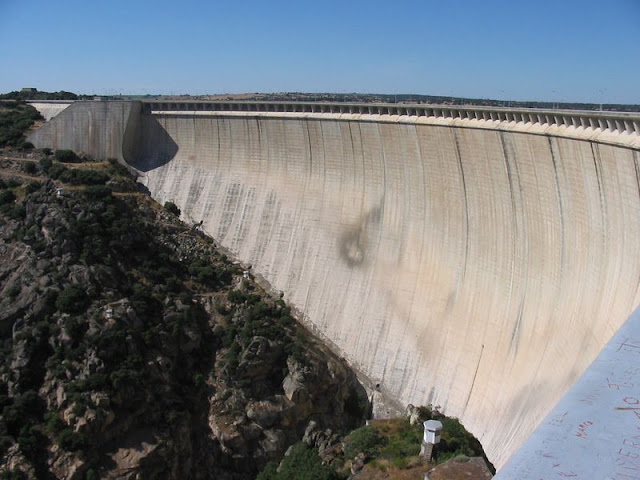

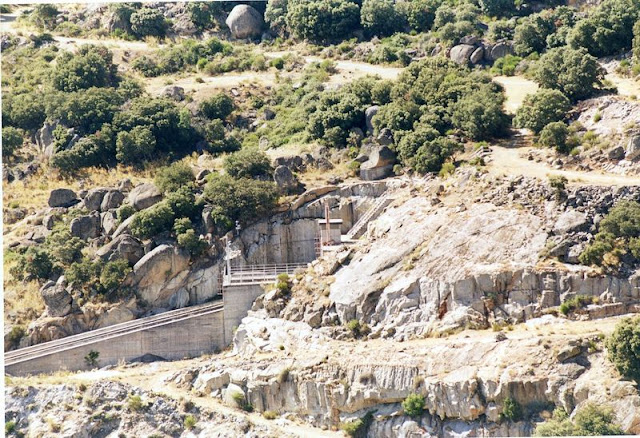

Aqui dejo unos datos técnicos interesantes y unas fotos de la espectacular presa de Almendra de Salamanca (aunque realmente se encuentra a caballo entre Salamanca y Zamora).
En los datos se dice que es del tipo Bóveda, pero en realidad en esta presa están representados todos los tipos posibles: bóveda, arco, de gravedad, de contrafuertes, de escollera ... en la segunda foto aérea se pueden apreciar (excepto el de escollera que no se distingue). La Central de villarino (Salamanca) se construyó entre los años 1964 y 1970, ampliándose posteriormente entre los años 1975 y 1977. Los grupos de generación aprovechan un desnivel de más de 402 metros entre el río Duero (en Villarino) y el embalse de Almendra, en el río Tormes. La Central toma el agua del embalse de Almendra que se encuentra a más de 15 Km de la central, para lo que se construyó un túnel de 7,5 metros de diámetro en la roca granítica, que une el embalse con la Central. Está equipada con seis grupos turbina-bomba con una potencia de 810 MW en turbinación y de 726 MW en bombeo. La central de Villarino se encuentra totalmente en el interior de la roca granítica, el acceso a la central se realiza por un pozo de unos 200 metros de profundidad. Exiete un ascensor que salva esta altura (creo que es el ascensor que mas desnivel salva de una sola parada del mundo), os aseguro que es impresionante el descenso en este ascensor, desgraciadamente no encuentro las fotos del interior (no se si las tengo), si las encuentro ya las pondré. Debido a la capacidad del embalse (2.583 m3) y a su desnivel desde la cota máxima del embalse y la central de Villarino (402 m), este embalse se convierte en la mayor reserva energética de España (cuando esta lleno, claro). DATOS GENERALES Nombre de la Presa: ALMENDRA En fase de: Explotación Titular de la presa: IBERDROLA GENERACION S.A. Proyectista: P. GUINEA Categoría según riesgo: A Fin de las obras: 31-12-1970 Coordenadas UTM 30: 0221760 - 4574461 PRESA Tipo de Presa: Bóveda Altura desde cimientos: 202,000 m. Longitud de coronación: 567,230 m. Cota coronación: 732,000 m. Cota cimentación: 530,000 m. Cota cauce: 547,000m. Volumen cuerpo presa: 2.186 m3 Nº de desagües: 002 Capacidad desagüe: 204,000 m3/s - 900,000 m3/s Usos del embalse: Hidroeléctrico Nº de aliviaderos: 001 Capacidad aliviaderos: 3.039,000 m3/s Regulación: Compuertas. Capacidad embalse total: 2.648,00 Hm3. Capacidad embalse útil: 2,413,00 Hm3. CENTRAL HIDROELÉCTRICA Nombre: Villarino Ubicación: Villarino de los Aires (Salamanca) Año de puesta en servicio: 1970-1977 Nº de grupos: 6 Salto bruto: 402,00 metros Caudal plena carga: 232,50 m3/s. Potencia instalada: 810,000 Mw (726,000 Mw en bombeo) Producción anual media: 1.376,00 Gwh. Energía almacenada total: 3.415,00 GWh PLAN DE EMERGENCIA Fecha aprobación Comisión nacional de Protección Civil: 28-04-2009 Fecha aprobación Dirección General del Agua: 28-07-2009 Fecha Implantación: En fase de implantación a fecha enero de 2010 DATOS HIDROLÓGICOS Superficie de la cuenca: 7.100,000 Km2 Precipitación media anual: 626,000 mm. Aportación media anual: 1.690,000 Hm3 Avenida de Proyecto: 5.300,000 m3/s. DATOS GEOGRÁFICOS Rio de ubicación: TORMES Municipio: ALMENDRA (SA) Y VILLAR DEL BUEY (ZA) Vertiente: DUERO DIQUE DEL COLLADO 1 Tipo de Presa: Gravedad - Contrafuertes Altura desde cimientos (m): 31,000 m. Longitud de coronación (m): 1372,410 m. Cota coronación (m): 732,000 m. Cota cimentación (m): 701,000 m. Cota cauce (m): 703,000 m. Volumen cuerpo presa: 220.810 m3 Nº de desagües: 000 Capacidad desagüe (m3/s): - Nº de aliviaderos: 000 Capacidad aliviaderos (m3/s): - Regulación: - DIQUE DEL COLLADO 2 Tipo de Presa: Materiales sueltos P asfáltica Altura desde cimientos: 30,000 m. Longitud de coronación: 656,000 m. Cota coronación: 733,000 m. Cota cimentación: 703,000 m. Cota cauce: 0,000 m. Volumen cuerpo presa: 322.000 m3 Nº de desagües: 000 Capacidad desagüe (m3/s): - Nº de aliviaderos: 000 Capacidad aliviaderos (m3/s): - Regulación: - DIQUE DEL COLLADO 3 Tipo de Presa: Materiales sueltos P asfáltica Altura desde cimientos: 29,000 m. Longitud de coronación: 1.007,000 m. Cota coronación: 733,000 m. Cota cimentación: 704,000 m. Cota cauce: 704,000 m. Volumen cuerpo presa: 640.890 m3. Nº de desagües: 000 Capacidad desagüe (m3/s): - Nº de aliviaderos: 000 Capacidad aliviaderos (m3/s): - Regulación: - Panorámica general  Panorámica general  Muro de la presa (imposible sacarlo entero en la foto)  Salida de desagüe de medio fondo  Mar interior  Aliviaderos  Aliviaderos  Desagüe de medio fondo
Última edición por tescelma; 25-ene-2010 a las 17:58 Razón: Añadir mas datos
|
|
#2
20-ene-2010, 20:18
|
||||
|
||||
|
Excelente información con reportaje fotográfico incluido.
Esa presa seguro que es la mejór obra hidráulica de España. Es la más alta de España y está entre las 40 más altas del mundo. Esa toma aerea del lago es espectacular.
__________________
Cuanto mayor es el reto, mayor es la satisfacción. Como insertar fotos en nuestos post http://foros.embalses.net/showthread...1223#post11223 Normas del Foro http://foros.embalses.net/showthread.php?t=4867
|
|
#5
20-ene-2010, 22:11
|
||||
|
||||
|
Por fin se colocan imágenes de LA PRESA con mayúsculas, y no lo digo solo porque yo nací dos años antes de que se rematase, porque viví mis dos años primeros en el poblado justo al lado del muro...no lo digo porque sea la más grande de España y porque su cúpula de doble curvatura está considerada como obra de arte y punto de partida en cualquier proyecto de ingeniería de hoy en día...no lo digo porque las cifras que rodean a esta presa, a su logística de construcción simplemente marean...en la revista de obras públicas tienen no un número sino hasta cuatro...y los proyectos de creación y asentamiento de la pared ya de por sí son tesis doctorales.
En fin...que por fin se habre el foro de Almendra y por fin se hace por todo lo alto...impresiona, como dice Juanlo, la foto aerea...parece increible que ese muro contenga un volumen tan gigantesco. Las imágenes que poseo no son tan recientes como las del amigo Tescelma, sin embargo, son imágenes que reviven la sociedad que se movía en torno a esa obra, casi dos millares de personas, un poblado con iglesia , cine, mercado, y todos los servicios que os podais imaginar...y ¿ la maquinaria?...allí se ensayaron nuevas máquinas, allí lo que ahora se nos antoja obsoleto levantó esa pared de más de doscientos metros de altura colgando en un vacío absoluto...Gracias Tescelma por mostrar a LA PRESA. Un saludo muy cordial desde la zona sur de Lugo. Jose luis.
|
|
#6
20-ene-2010, 23:00
|
||||
|
||||
|
Cita:
Me parece que yo no sería al único que harías feliz
|
|
#8
21-ene-2010, 08:47
|
||||
|
||||
|
Cita:
Debo tener más datos e imágenes de esta presa, ya iré buscando para ponerlos. Por cierto se me olvidó poner su capacidad: 2.586 Hm3.
|
|
#9
20-ene-2010, 22:50
|
||||
|
||||
|
Muy bueno, buenísimo de verda este reportaje y la informacion es impresionante ese muro gracias tescelma.
un saludo.
__________________
EL AGUA ES LA VIDA ¡MIREMOS POR ELLA! Si quieres apuntarte a la KDD en Ruidera/Las Tablas 10-12 de septiembre, lo puedes hacer aquí. http://foros.embalses.net/showthread.php?t=8262
|
|
#10
20-ene-2010, 22:57
|
||||
|
||||
|
¿Os parece que nos centremos un poco en este embalse?
¿Colgamos todo lo que podamos encontrar ahí fuera de esta obra?
