Embalse de Cubilar, 21-VIII-2011

[Los terrines]

Buenas tardes.

Ayer al volver de la Serena en dirección a Badajoz y dí un rodeo para conocer esta presa y la re Ruecas. Se trata de una presa sobre el Cubilar, que tiene una capacidad de 6 hectómetros cúbicos, aunque en nuestra página figura una capacidad de 10. Se trata de una presa, de materiales sueltos.

Después de esta pequeña introducción, y antes de subir el reportaje que hice, voy a proporcionaros un enlace con un artículo publicado por D. Manuel Barragán Sebastián (es el autor del proyecto de la presa de la Serena, así como su director de obra) en el que explica la regulación de aguas en esta zona de la margen derecha del Guadiana. Este es el mismo enlace que os subí al abrir el hilo del embalse de Gargáligas, muy cercano a Cubilar.

http://www.ciccp.es/webantigua/rop/boletin/153/Voz.pdf

"POR LA NUEVA EXTREMADURA
Manuel Barragán Sebastián
Colegiado nº 1382
En el viaje de los jubilados para visitar la Comunidad Extremeña pude recorrer, gracias
a la gentileza de Gonzalo Soubrier, Director Técnico de la Confederación Hidrográfica
del Guadiana, las obras, prácticamente terminadas, de la regulación del mayor afluente
por la margen derecha, aguas abajo del embalse de García de Sola. Yo quería también revisar
mi Canal de las Dehesas y mi presa de la Serena (me acompañaron Carlos Méndez y
su esposa, Leopoldo Ridruejo, el Director por OHL de las obras del canal de aportación
al embalse de Sierra Brava, Jose María Céspedes y Antonio Lanseros Ingeniero Técnico de
la Confederación).
Careciendo el río principal que es el Ruecas de características topográficas favorables
para establecer un embalse regulador proporcionado a sus aportaciones y teniendo en proceso
de redacción el proyecto del Canal de las Dehesas, vislumbré la posibilidad de establecer
un gran complejo de obras del que sólo queda por construir el canal de conexión
del embalse de Sierra Brava con el Canal de Orellana (las avenidas del Ruecas han sido
siempre catastróficas para la zona regable).
La columna vertebral del complejo es el Canal de las Dehesas que permite distribuir
las aguas reguladas, incluso a contrapendiente en uno de sus tramos, como sucede con las
aguas del Gargáligas que así se conducen para verterlas en el embalse de Orellana.
A él vierten, directamente, el embalse del Gargáligas (21 Hm3), el embalse del Cubilar
(6 Hm3) y el azud del Lavadero en el Ruecas (0,5 Hm3) mediante cortos tramos de canal.
En caso de avenida en el Ruecas, el azud del Lavadero desvía al Canal de las dehesas
hasta 15 m3/seg del Arroyo Grande, afluente al Ruecas aguas arriba; mientras se retiene en
lo posible, en la presa del Ruecas (42 Hm3), situada aguas arriba de la confluencia del
Arroyo Grande. Este último volumen podrá ser desviado a continuación. El Canal de las
Dehesas conducirá a razón de 15 m3/seg todas estas aguas hasta el deposito regulador de
la subcuenca, establecido en el Arroyo Pizarroso y constituido por el embalse de Sierra
Brava (232 Hm3).
Desde este último embalse un tramo de canal de cinco kilómetros conectará el complejo
de regulación con el Canal de Orellana para utilizar las aguas en la zona regable y
liberar para ser turbinada en Orellana la proporción correspondiente."

En el siguiente mensaje empezaré a subiros el reportaje.

[Los terrines]

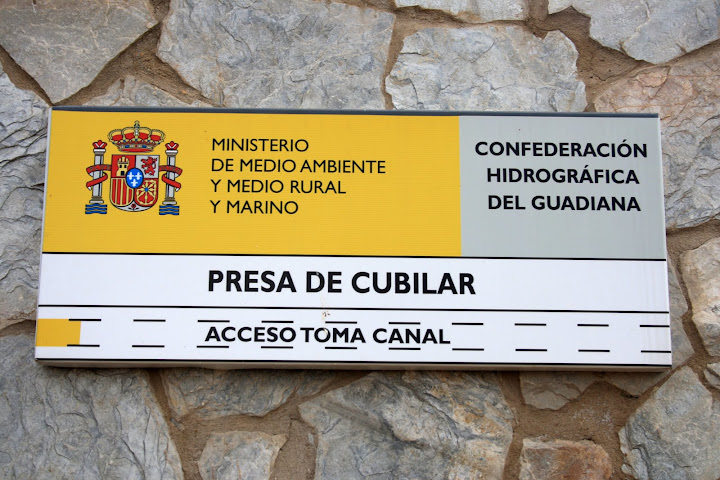

Comienzo a subir el reportaje, empezando, como otras veces, por la cartelería, donde se puede observar que la capacidad es de 5,9 hectómetros cúbicos, y no los 10 que constan en nuestra página:





Estas nos muestran la presa desde la zona del canal:



[IMG]https://lh6.googleusercontent.com/-LO3mvOprcY8/TlFTYj4ObzI/AAAAAAAAF2Y/Smhqq7Sjv4E/s720/IMG_9405.JPG[/url]

Estas nos muestran un paseo por la presa, empezando por la margen derecha, y en las primeras podemos ver el aliviadero de labio fijo:







Sigo mi paseo por la coronación:

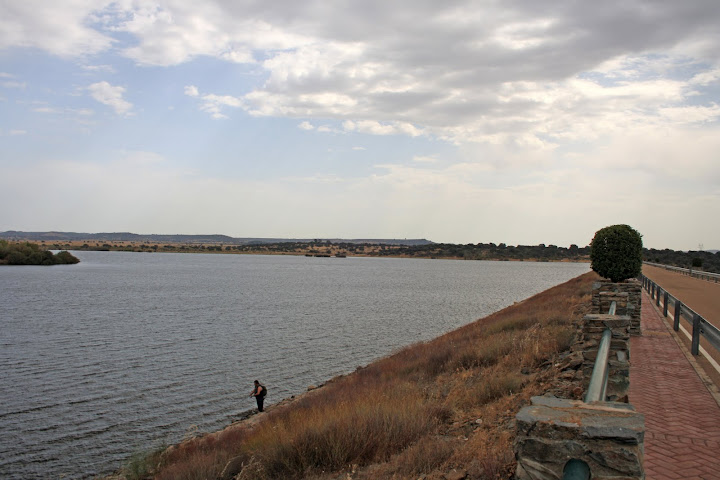

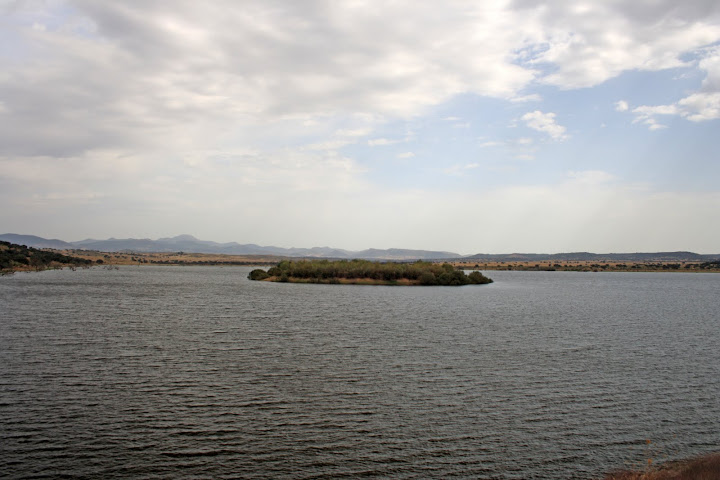

Esta nos muestra una vista del embalse desde la presa:



Continúo en el siguiente mensaje.

P.D.- Lo siento, pero no se por qué no me deja subir las fotos y que las veáis directamente, ya que ayer no tuve ningún problema.

[Los terrines]

Continúo subiendo fotos de mi paseo por la presa:





Otra vez el aliviadero, desde otro ángulo:



Aquí la parte baja del aliviadero y la salida al canal:







Estas las tomé desde debajo de la presa:







Continúo en el siguiente mensaje.

[Los terrines]

Ahora os muestro imágenes tomadas desde la margen izquierda del Cubilar:



















Con esto termino el reportaje de El Cubilar, pero os anticipo que el domingo continué mi ruta por el embalse del Ruecas y el azud del Ruecas, que cuando pueda os subiré.

Muchas gracias por la atención y un cordial saludo.

[embalses al 100%]

Espero que no te haya molestado, que te haya editado, para que se vean las fotos, que por cierto muy buenas.

Me encantan las presas de materiales sueltos.

[Los terrines]

¿Cómo quieres que me moleste?; al revés, te lo agradezco mucho, pero no se por qué no me deja subirlas hoy directamente, cuando ayer no tuve ningún problema para hacerlo.

Saludos cordiales.

[embalses al 100%]

¿Cómo quieres que me moleste?; al revés, te lo agradezco mucho, pero no se por qué no me deja subirlas hoy directamente, cuando ayer no tuve ningún problema para hacerlo.

Saludos cordiales.

No sé, como estámos haciendo cambios en el foro, supongo que habrá algún errorcillo, por ahí.
Yo solo he cambiado "url", por "IMG".
